在工業(yè)領(lǐng)域，材料的選擇對(duì)設(shè)備的性能和使用壽命至關(guān)重要。2205雙相鋼和316不銹鋼是兩種常見的高性能合金材料，廣泛應(yīng)用于化工、海洋工程、石油天然氣等行業(yè)。本文將從化學(xué)成分、機(jī)械性能、耐腐蝕性、加工性能以及應(yīng)用場(chǎng)景等方面，全面分析這兩種材料的區(qū)別。

一、化學(xué)成分對(duì)比

1. 2205雙相鋼（UNS S32205 / S31803）

2205是一種典型的雙相不銹鋼，其主要成分為：

鉻（Cr）：22%左右

鎳（Ni）：5%~7%

鉬（Mo）：2.5%~3.5%

氮（N）：0.14%~0.20%

其他元素包括鐵（Fe）、錳（Mn）、硅（Si）、碳（C）等。

這種材料的微觀結(jié)構(gòu)由奧氏體和鐵素體兩相組成，通常比例接近1:1，因此得名“雙相鋼”。這種獨(dú)特的組織結(jié)構(gòu)賦予了它優(yōu)異的綜合性能。

2. 316不銹鋼（UNS S31600）

316屬于奧氏體不銹鋼家族，其典型成分為：

鉻（Cr）：16%~18%

鎳（Ni）：10%~14%

鉬（Mo）：2%~3%

碳（C）：≤0.08%

其余為鐵及其他微量元素。

316通過添加鉬元素提高了其抗氯離子腐蝕的能力，是奧氏體不銹鋼中較為耐蝕的代表之一。

總結(jié)：2205相比316具有更高的鉻、鉬含量，且含有較多的氮元素，這使其在某些腐蝕環(huán)境下表現(xiàn)更優(yōu)；而316則以鎳為主要穩(wěn)定奧氏體的元素，具有更好的低溫韌性。

二、機(jī)械性能比較

1. 強(qiáng)度

2205雙相鋼：由于其雙相組織的特點(diǎn)，2205具有非常高的屈服強(qiáng)度，通?？蛇_(dá)450 MPa以上，甚至可達(dá)到600 MPa以上，是316不銹鋼的兩倍左右。

316不銹鋼：標(biāo)準(zhǔn)條件下，316的屈服強(qiáng)度約為210 MPa，雖然可以通過冷加工提高強(qiáng)度，但會(huì)犧牲部分塑性和耐腐蝕性。

2. 塑性和韌性

2205雙相鋼：盡管強(qiáng)度高，但在低溫下仍保持良好的沖擊韌性，尤其適用于低溫環(huán)境下的應(yīng)用。但由于鐵素體的存在，在極端低溫下可能會(huì)出現(xiàn)脆性轉(zhuǎn)變。

316不銹鋼：奧氏體結(jié)構(gòu)使其在極低溫度下仍具有優(yōu)良的延展性和韌性，不會(huì)發(fā)生脆性斷裂，適合深冷應(yīng)用。

3. 抗疲勞性能

2205在交變載荷下表現(xiàn)出色，適用于壓力容器和管道系統(tǒng)。

316雖然強(qiáng)度較低，但在某些高頻振動(dòng)環(huán)境中也有良好表現(xiàn)。

三、耐腐蝕性能分析

1. 抗氯離子應(yīng)力腐蝕開裂（SCC）

2205雙相鋼：由于其較高的鉻、鉬含量及雙相結(jié)構(gòu)，2205在含氯離子的環(huán)境中（如海水、鹽霧、氯化物溶液）表現(xiàn)出極強(qiáng)的抗應(yīng)力腐蝕能力，遠(yuǎn)優(yōu)于316不銹鋼。

316不銹鋼：雖然比普通304不銹鋼耐氯離子腐蝕，但在高溫高濃度氯離子環(huán)境中仍可能發(fā)生應(yīng)力腐蝕開裂。

2. 抗點(diǎn)蝕和縫隙腐蝕

2205雙相鋼：點(diǎn)蝕當(dāng)量指數(shù)（PREN）約為35~39，表明其在酸性或鹵素離子存在環(huán)境下具有很強(qiáng)的抗局部腐蝕能力。

316不銹鋼：PREN值約為25~28，雖然在一般腐蝕環(huán)境中表現(xiàn)良好，但在苛刻條件下容易發(fā)生點(diǎn)蝕。

3. 抗均勻腐蝕

在硫酸、磷酸等還原性酸中，2205和316均表現(xiàn)良好，但在某些特定介質(zhì)（如氫氟酸）中可能都需要涂層保護(hù)。

在堿性或氧化性介質(zhì)中，兩者都具有較好的穩(wěn)定性。

四、焊接與加工性能

1. 可焊性

2205雙相鋼：焊接時(shí)需注意控制熱輸入和層間溫度，防止鐵素體過度析出導(dǎo)致韌性下降。通常使用匹配的填充金屬（如ER2209），并進(jìn)行適當(dāng)?shù)暮负筇幚怼?/p>

316不銹鋼：焊接性能優(yōu)良，適用于多種焊接工藝，無需預(yù)熱和焊后熱處理，適合大規(guī)模生產(chǎn)。

2. 成形性

2205雙相鋼：由于強(qiáng)度高，冷成形難度較大，需采用較大的成形力，不適合復(fù)雜形狀的沖壓件。

316不銹鋼：成形性好，易于拉伸、彎曲等加工，適合制造薄壁零件和復(fù)雜構(gòu)件。

3. 切削加工性

2205因硬度較高，切削難度大，工具磨損快，需采用硬質(zhì)合金刀具。

316相對(duì)更容易加工，但易產(chǎn)生冷作硬化現(xiàn)象，影響表面質(zhì)量。

五、成本與經(jīng)濟(jì)性

2205雙相鋼：由于合金含量高（尤其是鎳、鉬），價(jià)格通常高于316不銹鋼，但因其高強(qiáng)度，可以減薄設(shè)計(jì)厚度，降低材料用量，從而在整體上節(jié)省成本。

316不銹鋼：作為成熟的奧氏體不銹鋼，原材料供應(yīng)充足，價(jià)格相對(duì)穩(wěn)定，適用于大多數(shù)常規(guī)腐蝕環(huán)境。

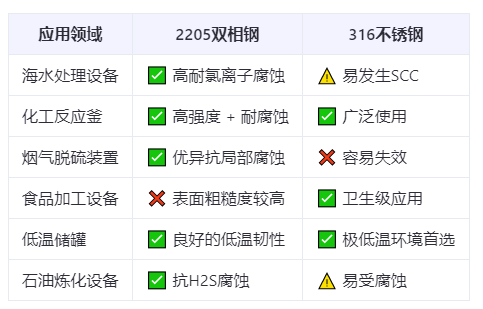

六、典型應(yīng)用場(chǎng)景對(duì)比

綜上所述，2205雙相鋼和316不銹鋼各有優(yōu)勢(shì)：2205雙相鋼以其高強(qiáng)度、優(yōu)異的抗氯離子腐蝕能力和良好的低溫韌性，特別適用于海洋工程、化工、脫硫等領(lǐng)域，尤其是在需要承受高壓、高腐蝕環(huán)境的場(chǎng)合。316不銹鋼則憑借良好的綜合性能、廣泛的適用性、優(yōu)異的成形焊接性能，成為許多行業(yè)的通用材料，尤其適合低溫、衛(wèi)生要求高或復(fù)雜成形的應(yīng)用。選擇哪種材料應(yīng)根據(jù)具體工況、腐蝕介質(zhì)、溫度、壓力、成本預(yù)算等因素綜合評(píng)估。在實(shí)際工程中，合理選材不僅能提高設(shè)備的可靠性，還能顯著延長(zhǎng)使用壽命，降低維護(hù)成本。
